Погрузочно-транспортная машина ЛЗ-5

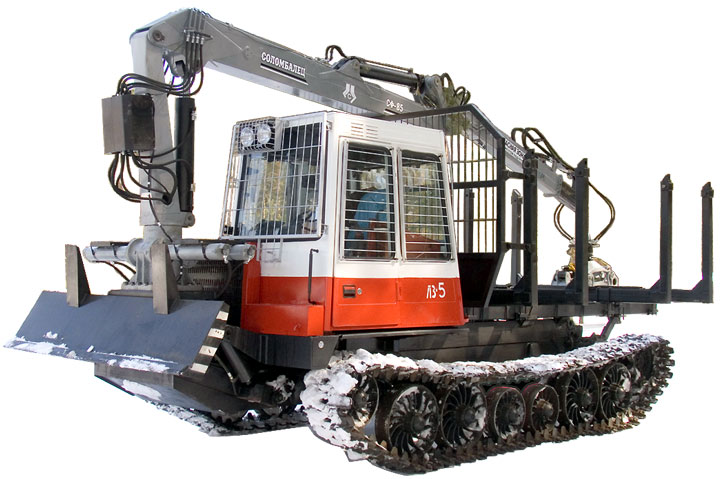

Фото: Погрузочно-транспортная машина ЛЗ-5
Погрузка сортиментов

Погрузочно-транспортная машина ЛЗ-5

Машина предназначена для сбора, подсортировки, подвозки и штабелевки сортиментов на верхнем складе при рубках главного (промежу-точного) пользования в лесонасаждениях со средним объемом хлыста 0,2...1,1 м3 в районах как Европейской, так и Азиатской частях Российской Федерации на грунтах с несущей способностью не менее 70 КПа, при скорости ветра не более 9,8 м/с, при глубине снежного покрова до 1,2 м, на уклонах местности не более 15o, при температуре окружающей среды от минус 40oС до плюс 40oС в одно-, двух и трех сменном режиме работы.

Машина оборудована манипулятором СФ-85 с вылетом от 2 до 8,2 метров и грузовой платформой объемом 12 м3, а также телевизионной системой для улучшения обзора фронта работ. Для быстрого запуска дизеля в холодное время установлен предпусковой подогреватель фирмы «Webasto» с таймером, обеспечивающим программируемое предварительное включение подогревателя. Для обогрева кабины установлен отопи-тель Air Top фирмы «Webasto». Кресло оператора снабжено автономным обогревом. Электрогидравлическая система управления рабочим оборудо-ванием, электрогидрораспределители, насос, джойстики фирмы SAUER DANFOSS.

Изготовитель Алтайский тракторный завод


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Базовая машина ТТ-4М-04-49
Мощность двигателя, кВт (л.с.) 95,6 (130)
Максимальное тяговое усилие, кН 50
База (расстояние между осями крайних катков), мм 3 323
Колея, мм 2 500
Ширина гусениц, мм 550
Дорожный просвет, мм 535
Число передач:
- переднего хода 8
- заднего хода 4
Диапазон скорости движения, км/ч 2,28 ... 10,23
Манипулятор СФ-85Л
Грузовой момент, кНм 90
Вылет стрелы, м 8,2
Угол поворота манипулятора, град. 360
Поперечное сечение грейферного захвата, м2 0,35
Наибольшая из средних условий давлений гусениц на грунт, КПа 67
Площадь грузового отсека, м2 4
Максимальный объём перевозимой пачки сортиментов, м3 12
Габаритные размеры, мм
- длина (без груза) 8 000
- ширина 3 050
- высота 3 950
Эксплуатационная масса, кг 16 530
