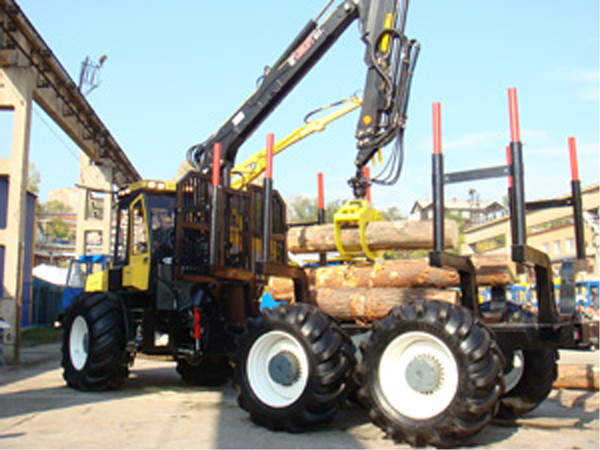

Сортиментовоз КС-421 предназначен для сбора, погрузки, транспортировки сортиментов с лесосеки на промежуточный склад, и для разгрузки и сортировки по породам деревьев и длине сортимента, для различных вспомогательных работ при строительстве временных лесовозных дорог.
При создании форвардера, разработчики ставили перед собой цель создать современную, самоходную, колесную, погрузочно-транспортную машину для применения в комплексе с харвестером, выпускаемым датским предприятием Silvatec.
На форвардере FOREST CHETRA КС-421 установлен двигатель CUMMINS. Базовое шасси оборудовано автоматической системой тепловой подготовки двигателя к запуску при низких температурах - новую модель можно использовать при минус 40. Предусмотрены устройства, исключающие работу гидросистемы при пониженном уровне гидравлической жидкости в баке, и световая сигнализация, срабатывающая при внезапном понижении уровня жидкости в баке.
Специальные лесные шины гарантируют надежное сцепление с грунтом без применения специальных гусениц и цепей. Остекление кабины открывает круговой обзор. Дублированное управление движением форвардера обеспечивает безопасную работу оператора лицом к задней стенке кабины. Базовое шасси оборудовано электрогидравлической системой управления манипулятором пропорционального типа. Для повышения устойчивости машины при работе с манипулятором и движении груженой машины на уклоне горизонтальный шарнир снабжен блокировкой, затрудняющей поворот задней полурамы по отношению к передней. Рама базового шасси не имеет выступающих частей, закрыта снизу, что обеспечивает защиту агрегатов машины от повреждений при движении по лесосеке. Конструкция шасси, его заправочных и сливных устройств предотвращают загрязнение окружающей среды при заправке и сливе эксплуатационных материалов.
Технологическое оборудование сортиментовоза (форвардера) состоит из гидроманипулятора, стоек грузовой платформы, ограждения грузовой платформы. Гидроманипулятор шарнирно-рычажного типа, с зубчато-реечным механизмом поворота, с полноповоротным ротатором, с грейфером для сортиментов. Стойки грузовой платформы съемные, с возможностью перестановки по длине грузовой платформы. Расположение стоек с учетом перестановки обеспечивает возможность транспортировки сортиментов длиной от 3 до 6 м с интервалом длин через 1 м. Ограждение грузовой платформы защищает кабину и манипулятор от возможного сдвига сортиментов.
Конструкция форвардера соответствует требованиям безопасности (FOBS, OPS, ROPS), предъявляемым к лесопромышленным колесным машинам, системам стандартов РФ и ИСО. Установленное дублированное управление движением трактора и поворотное сиденье с фиксацией в крайних положениях обеспечивают комфортную и безопасную работу оператора лицом к задней стенке кабины. Так же предусмотрены места под установку кондиционера, аудиосистемы, ящика для личных вещей оператора.
Изготовитель ОАО "ЧЕТРА-Промышленные машины"
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||||||||||||||||||||
|
